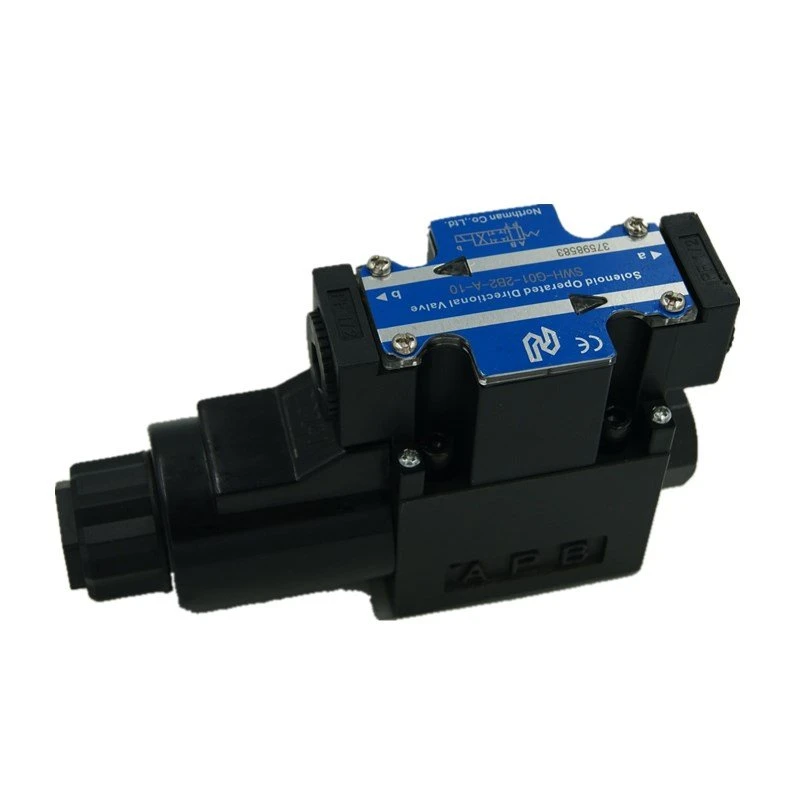

Northman SWH-G02/G03-C2/C3/C4/C6/C2B/C3B/C4B/C6B/B2/B3/B2S/B3S UPRAVLJAČKI SOLENOIDNI usmjereni ventil SWH-G02-B{{17 }}D24-20

proporcionalna elektrohidraulička kontrola protoka i sigurnosni ventil serije visokog protoka Uzorak za montažu ISO 03 /NFPA DO3/CETOP03/NG 06 Maksimalni radni tlak 310 BAR (4500 PSI) Maksimalni protutlak u liniji spremnika 160 BAR (2500 PSI) 2,6 A (DC 12 V ) Struja 1,3 A (DC 24 V) Potrošnja energije 28,8 W Izolacijska klasa H Zaštita od prenapona (opcija) Ugrađena dioda, udarni napon < 1 napon Viskoznost tekućine 10~1000 CST Dopuštena razina kontaminacije s NAS-om 1638 Klasa 12 (ISO 21/18) Radna tekućina i temperatura Mineralno ulje, otporno na vodu -25 stupanj ~ plus 90 stupnjeva (-13℉~ plus 194℉) JIS D1601 Tip-3 Klasa -D Stage-7 Tolerancija na vibracije @ 0,4 mm (0,016 inča) pomaka @ 6,8 G @ 66,7 HZ *3 Upute JIS D0203 S2 & JIS D0203 D2 (ekvivalentno IP67) Tolerancija na vodootpornost Dokazano zagrijavanjem do zasićene temperature i ronjenjem u vodu dubine od 4" 86 stupnjeva F ponovite 10 ciklusa

Northman ventil SWH-G02-B2-D24-20

Maksimalna frekvencija rada 250 ciklusa/minuta 50 msec Uključeno Manje od ili jednako vremenu odziva 100 msec Isključeno Manje od ili jednako Obrada otpornosti na koroziju cink fosfatni spoj Jedan solenoid pribl. 1,5 kg (3,3 lbs) Težina Dvostruki solenoid pribl. 2,0 kg (4,4 lbs)
